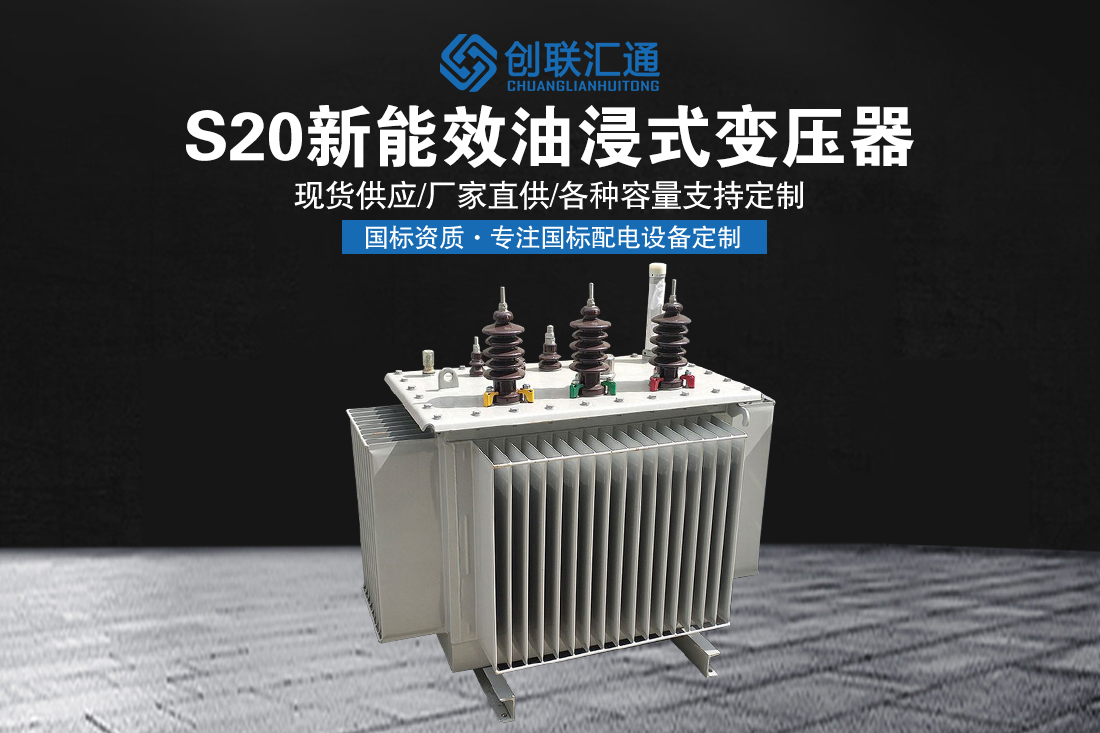

S20油浸式變壓器全部采用油式的密封型。波浪紋機油箱外殼以自己的彈力融入油澎漲是永久封閉的機油箱，油浸式變壓器已被廣泛地運用在各個變電設備中。

　　準備工作

　　1、工時定額：(按照國家定額標準)本身組裝需要綜合性工日為21工日。工作中基本內容：開箱檢查，本身到位，器身查驗，防水套管，油枕及暖氣片的清洗等，油柱試驗，附件安裝，墊塊及止輪器制作安裝，填補柱和安裝后總體密封試驗，接地裝置，噴漆等。變壓器在安裝過程中是否要干躁，定期檢查判后確定，必須干躁，用磁損干燥法干燥時后需要工日為20日，油過濾需要工日為3.38工日/噸。調節需要工日要再行測算。

　　2、組裝場地布置：電力工程變壓器維修及拼裝工作中最好是在檢修室內進行。并沒有維修室，則應該選擇臨時性行組裝場地，最好選擇在變壓器的前提臺周邊，使變壓器到位，還可以在基本臺子上就近組裝，戶外當場應該有戶外帳篷。臨時性組裝場地務必運輸方便，道路平坦，有充足的總寬，路面應牢靠，平整并干躁，避開煙窗和冷卻塔，與周邊建筑間距必須符合防火標準。

　　3、特定安全防范措施：①避免人身安全觸電事故及摔跌等事件的發生。②避免絕緣層超溫。③避免發生火災事故。④避免某事飄到機油箱。⑤避免配件毀壞。⑥避免變壓器傾翻。

　　4、制訂工程措施：①避免變壓器芯不可返潮。②如何保障各連接部分接觸良好。③各個部位密封性要優良，不滲油。④如何保障變壓器絕緣層跟油絕緣層。

　　5、組裝工作的基本程序流程：①前期準備工作(專用工具、原材料、機器設備、工程圖紙)②絕緣的定期檢查分辨(通常是電磁線圈和鐵心)③配件檢查(應齊備，完好無損)④吊芯查驗(避免受潮工具等、零件等掉進了機油箱)⑤附件安裝(外觀檢驗，絕緣層測量嚴實行實驗)⑥末尾工作中⑦交接試驗⑧試運轉

　　6、人員的組織分工：①組裝總指揮長和項目負責人②專職安全員③濾油器組④起吊及運輸工作人員⑤實驗工作人員⑥安裝工人。

　　7、對變壓器部的規定：①一級防火安全②通風位置③間距應充足④基本臺應牢固⑤起吊設備應完整。

　8、專用工具前期準備：

　　⑴組裝機器(如機械泵、汽油泵、儲油罐、壓縮氣體機、真空濾油機、直流焊機、日間行車燈變壓器、閘閥、各種各樣扳子等。)

　　⑵測試設備(如接地搖表、物質損害角測定器，變壓變壓器，交流穩壓器、電流計、電流表、功率因數表、溫度表等。)

　　⑶起重設備具(如起重機、支架、吊梁、起重機、鍍鋅鋼絲繩、滾輪、鏈式起重機等。)

　　⑷絕緣層材料(如變壓器油、硬紙板、布條、尼龍板三防漆等。)

　　⑸橡膠密封件(如耐右塑膠墊片、石棉布、鋼鋪底、蟲膠漆、塑料繩等。)

　　⑹粘結材料(如環氧膠、強力膠、混凝土、砂漿等。)

　　⑺清理原材料(如白布條、乙醇、汽油等。)

　　⑻其它的材料(如石棉橡膠板、建筑方木、電纜線、無縫鋼管、濾油紙、凡士林油、瓷漆等。)

　　9、變壓器外部檢查：

　　①具體內容無機械性損傷

　　②機蓋地腳螺栓完好無損

　　③墊片密封性優良

　　④防水套管表層無瑕疵

　　⑤無漏油和漏油現象

　　⑥無生銹、漆料詳細

　　⑦各配件完整無缺

　　⑧滾軸軸距和基礎火車軌道護軌相溫符合。

　　規定

　　1、S20油浸式變壓器通過長距離運輸，也會受到比較大的振動，要進行器身查驗。變壓器的器身查驗分成吊芯和吊罩。不管吊芯或吊罩，查驗內容是一致的。吊芯查驗需在一個工作日內進行，加速查驗全過程。

　　2、以吊芯查驗為例子：⑴變壓器吊芯需在室內進行，假如在戶外應該有戶外帳篷，避免雨雪天氣濃霧、沙塵等惡劣天氣嚴禁吊芯。⑵冬天吊芯環境溫度不可低于零度，不然對變壓器開展提溫使鐵心溫度超過周邊環境溫度10℃⑶鐵心暴露在空氣中的時間也越短越好，空氣濕度65%時不得超過16鐘頭，空氣濕度25%時不能超過12鐘頭，計算日期從加點油開始至加油才行。⑷當天氣空氣濕度超出75%以上時，不可以吊芯查驗。⑸在吊芯檢查中發現，需要注意避免零件和設備等掉進了機油箱。
